思瑞三坐標測量機高精度自由曲面檢測在車門限位臂制造中的應用

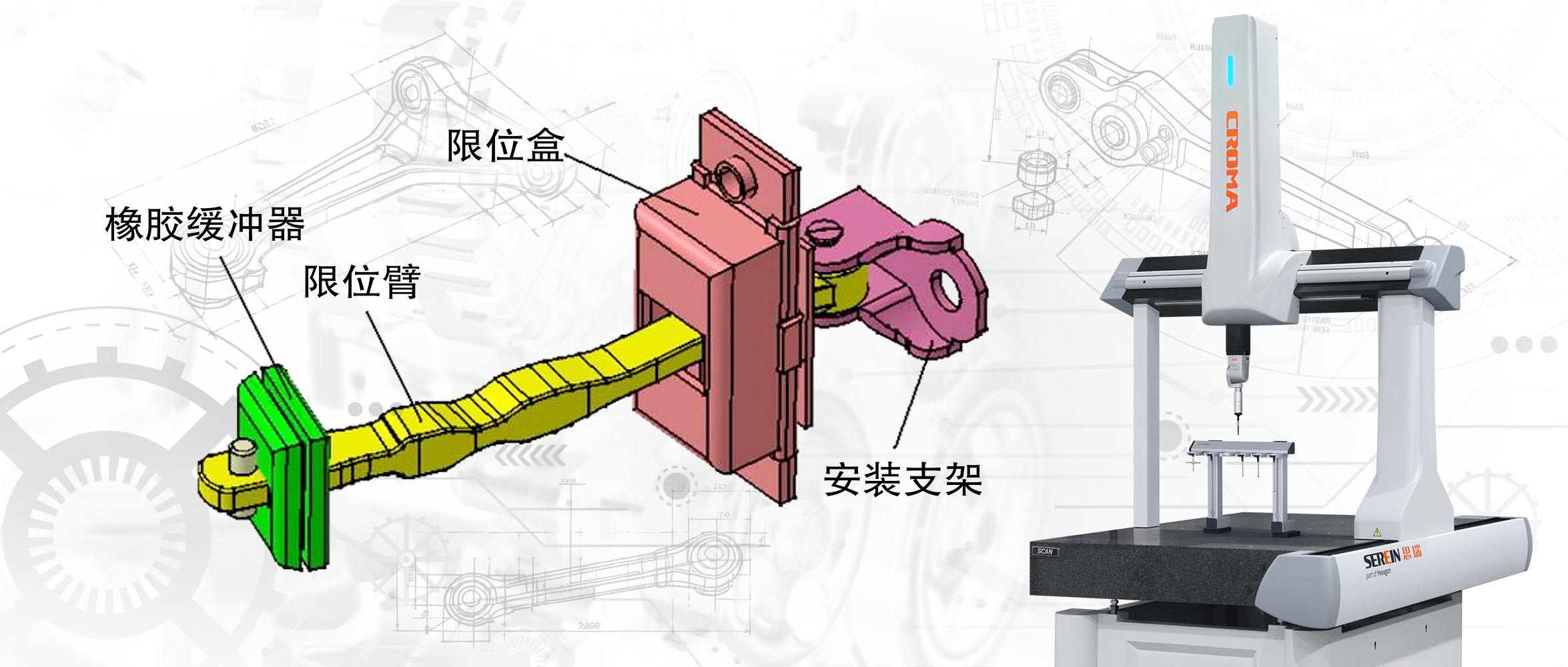

車門限位臂是汽車限位器的核心功能部件，其每一側表面的限位曲面由起伏程度不同的多個波浪坡面依次連接成整體，檢測時使用高精度三坐標設備對呈高低起伏的限位曲面進行連續的接觸掃描，通過掃描數據與三維模型比對，以判斷曲面是否符合要求。

該曲面無規則、變化細微，且關鍵限位凹槽對幾何偏差極為敏感，如何高效、準確地完成此類復雜自由曲面的全尺寸檢測，成為標準件精密制造中關注的問題。

檢測方案

針對這一難題，思瑞測量推出了限位臂三維曲面檢測方案，CROMA系列三坐標搭配HP-S-X1S掃描測頭系統，構建了一套高效的三維曲面檢測方案。

它同時兼容觸發和掃描功能，支持所有標準的探測模式：單點測量、自定心測量和連續高速掃描測量，可完成各種復雜的測量任務，包括復雜輪廓和外形的掃描?？煽焖僦庇^檢測三維曲面輪廓度波動。

     檢測過程

一、固定限位臂

二、建立坐標系

 2.1 使用曲面上的點進行迭代擬合坐標系；

2.2 使用“周邊掃描”檢測曲面，只需要鼠標在三維圖上點擊設置“起點、方向、終點”，即可自動識別出邊界，設置點密度即可生成路徑程序，嵌套添加X軸和Y軸的循環語句，輸入單片PCB板之間X、Y的偏移值，并選用總工件坐標系作為拷貝方向。

由（路徑示意圖）可知，分別確定邊界點：

1（起始點），D（掃描方向）、2（終止點），點擊“定義路徑”生成掃描路線。

2.3 針對三維曲面輪廓度，‘偏置’功能可設置不同高度的掃描曲線、 ‘點密度’‘增量’ 可設置需要測量點的數。

2.4 掃描完成，點擊“輪廓度”選擇與圖紙相符的標準，評價掃描線。

2.5  測量報告

檢測思路

1、三維曲面的檢測，首先需要對產品進行合適的裝夾，選用專用的工裝夾具或者固定即可，裝夾時需要注意避免遮擋基準和被測位置，做到一次裝夾、全部測量。

2、測量過程中，掃描速度盡量保持一致，選擇合適的掃描速度，過快會導致掃描點出現誤差，一般設置為10毫米/秒 。

3、三維曲面檢測應用面廣，測量報告需要包含整體輪廓度、重點位置分析、誤差位置分析，方便后續的判斷及問題分析。

通過該檢測方案，限位臂復雜曲面的輪廓度得以高效、精準評估，在滿足嚴苛精度要求的同時顯著提升檢測效率，為標準件加工的質量控制提供堅實支撐。未來，思瑞測量將不斷推進智能檢測技術創新，助力制造業邁向更高精度、更高效率的新階段。
