測量鑄鐵件的旋轉槽輪廓度。
根據實際要求測量旋轉槽輪廓度。
第一步：進行工件分析。根據實際要求測量旋轉槽輪廓度
第二步：工件裝夾。了解基準和測量要求后，把工件平放在夾具平面上。

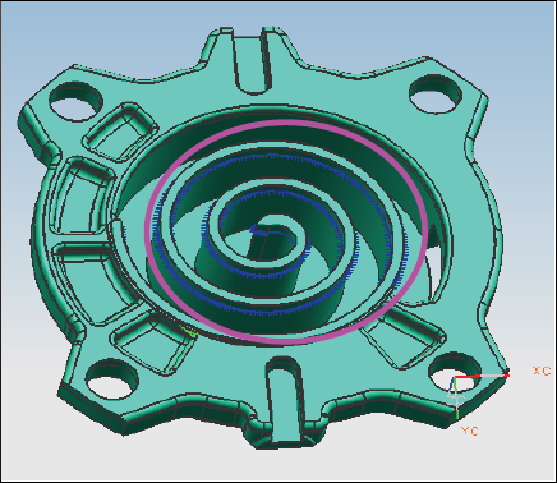

工件圖片如下圖：
1、測針為常規配置，PH10T+TP20+D1.5L20，常規檢驗；
2、首先數模處理，要在 UG中對有測量要求的點進行編輯如下圖：

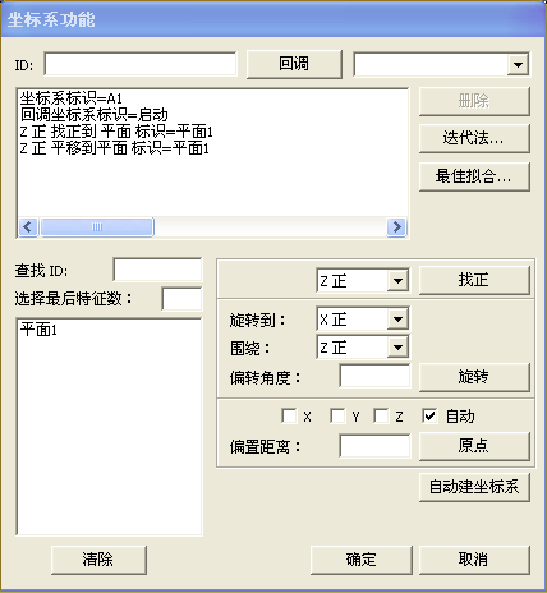

3、打開PC-DMIS導入數模，測量平面1 建立A1坐標系 平面1找正，平面1，Z歸零：

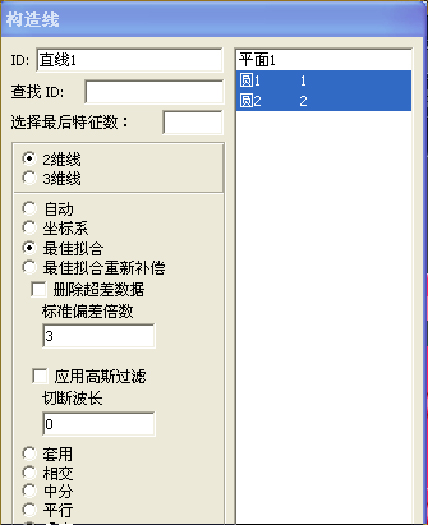

測量圓1，圓2 構造直線1 如下圖：

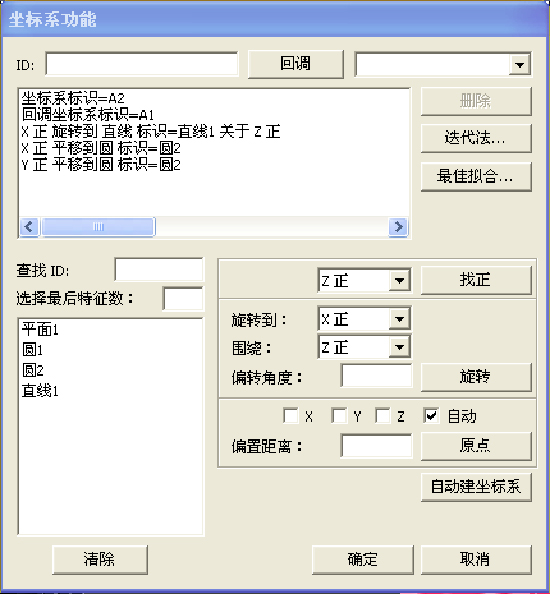

打開坐標系對話框 建立A2坐標系如下圖 直線1旋轉到X正 圓2,X,Y歸零
4、切換到自動模式 DCC 由于要測量的間距比較狹窄，需要將逼近回退距離設置小一些。

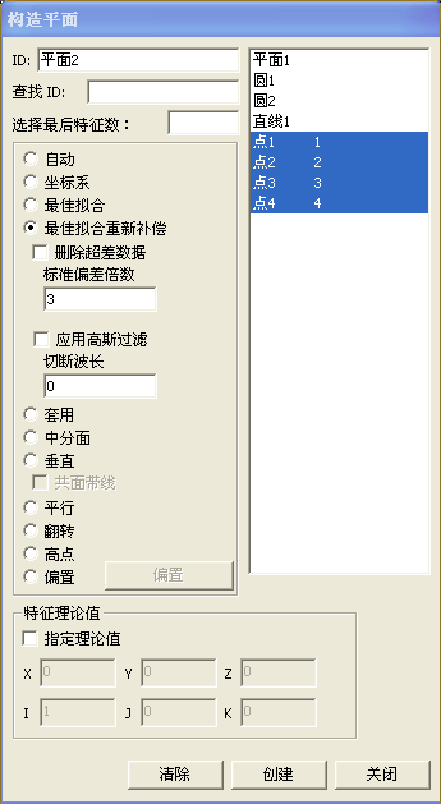

5、精建坐標系，先測量點1，點2，點3，點4構造平面2

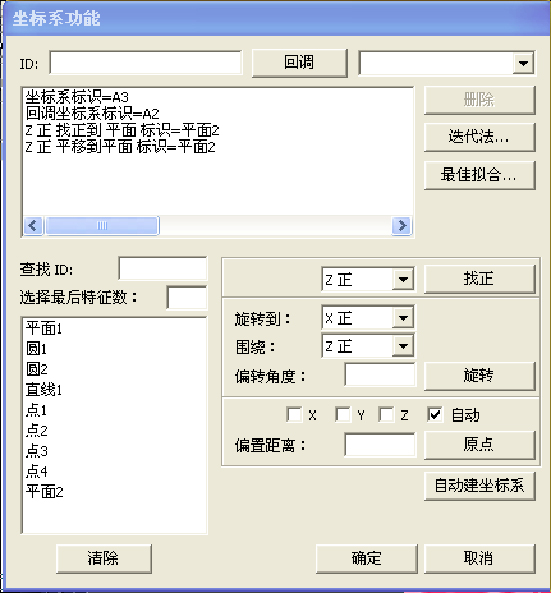

建立坐標系找正平面2并設置z歸零到該平面。

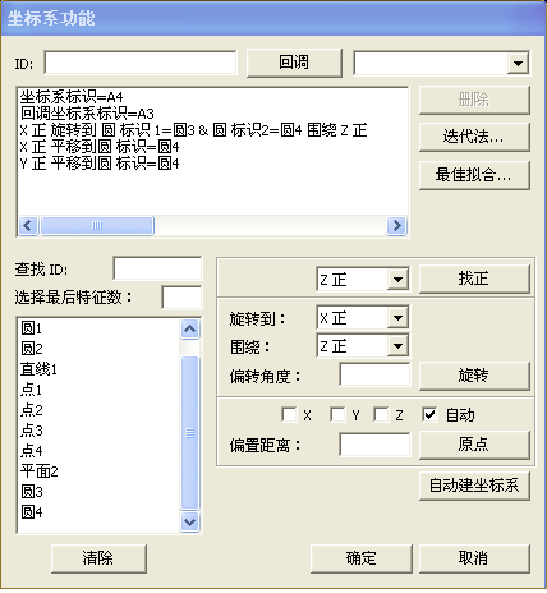

自動測量圓3，圓4，完成坐標系旋轉及原點如圖所示

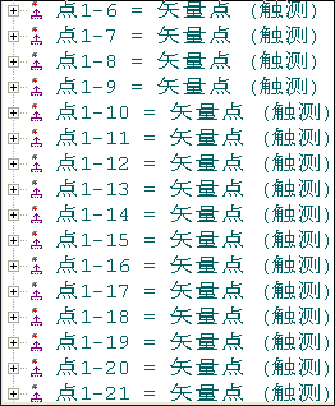

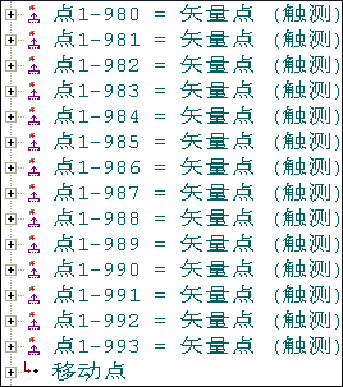

5、測量點1-6到點1-993

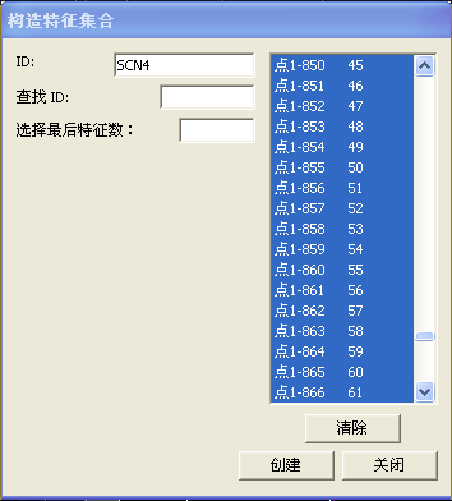

6、評價輪廓度：首先把這些點成構造特征組 SCN1，SSN2，SCN3, SCN4

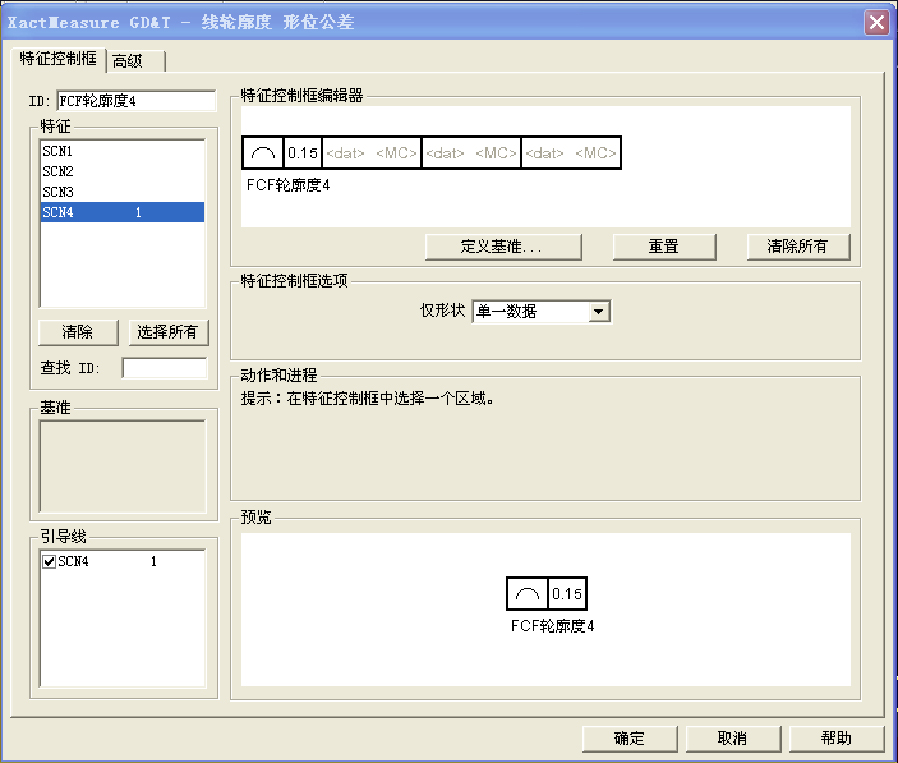

打開輪廓度對話框 選中要評價的特征組 SCN4
分析窗口如圖所示
注意：箭頭代表實際測量位置相對理論位置的偏差狀況，箭頭越大，顯示偏差越大;反之越小。
此案例主要運用了UG標記出理論點，自動坐標系（精建坐標系），構造特征組，輪廓度分析等，對鑄鐵環形工件測量輪
廓度有一定的參考作用。
Croma 8106三坐標測量儀；測頭配置：PH10T+TP20+D1.5L20
