閥門是是在流體系統中，用來控制流體的方向、壓力、流量的裝置。在流體管道系統中，閥門是控制元件，其主要作用是隔離設備和管道系統、調節流量、防止回流、調節和排泄壓力。
球閥件中使用三坐標測量多且頻繁。

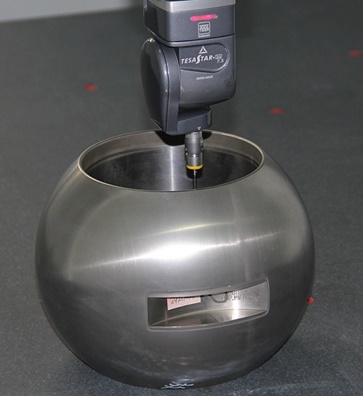

本案例以球閥為檢測對象。
第一步：工件分析。根據實際工件的尺寸來選擇機型。
第二步：工件裝夾。根據工件的實際情況固定工件。

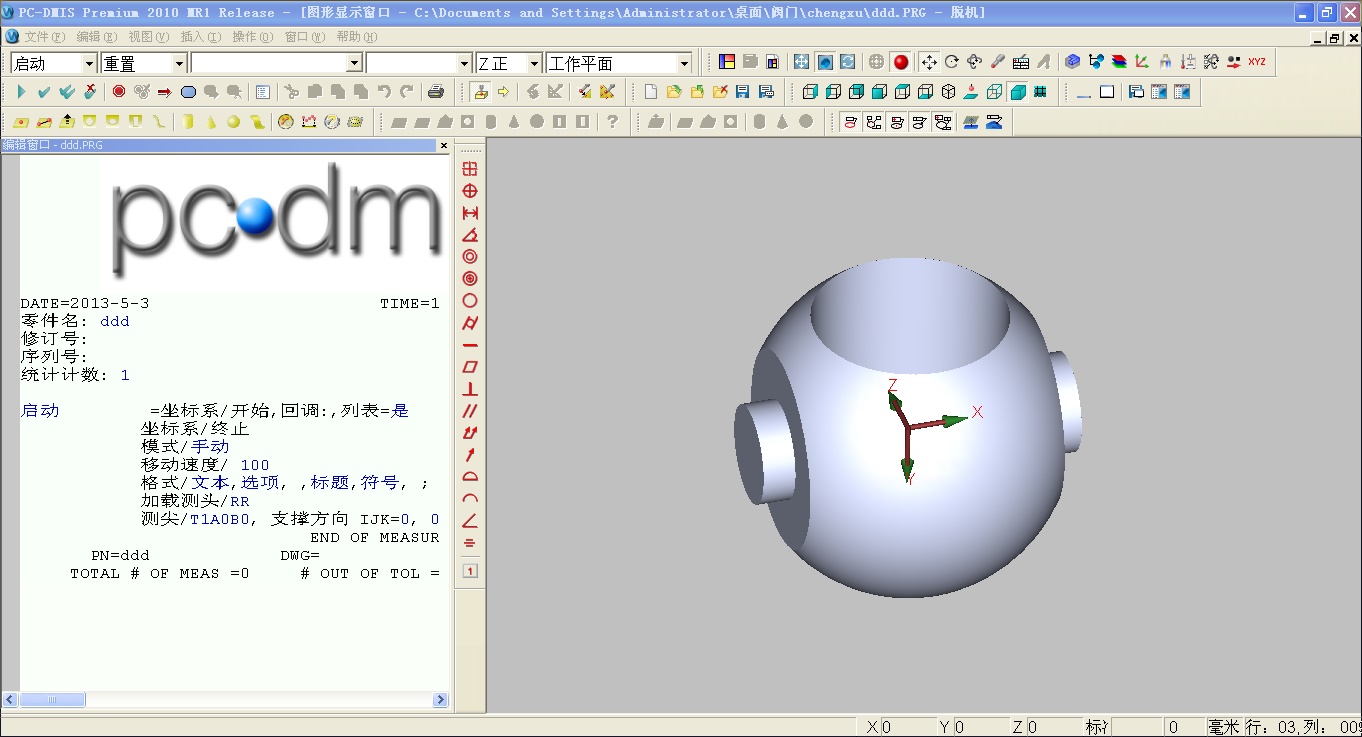

1、在PC-DMIS中導入CAD數模。導入CAD數模-常用的IGES格式或STP格式。
2、通過手動打面，線，點3-2-1法建立坐標系原點。測量面，圓柱（相當于線),球（相當于點）；

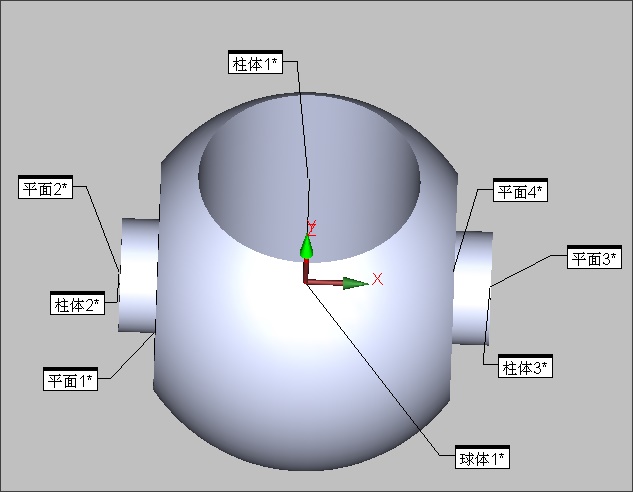

面，圓柱，球建立坐標系如下圖：
3、評價：根據圖紙測量要評價的元素。

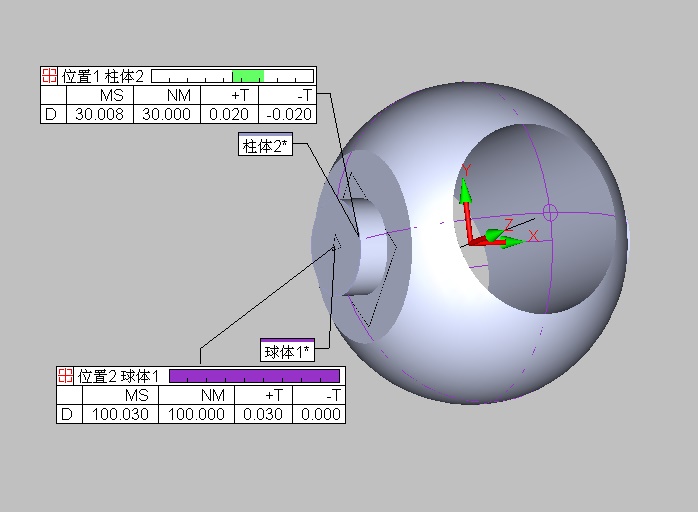

選擇元素評價距離，直徑

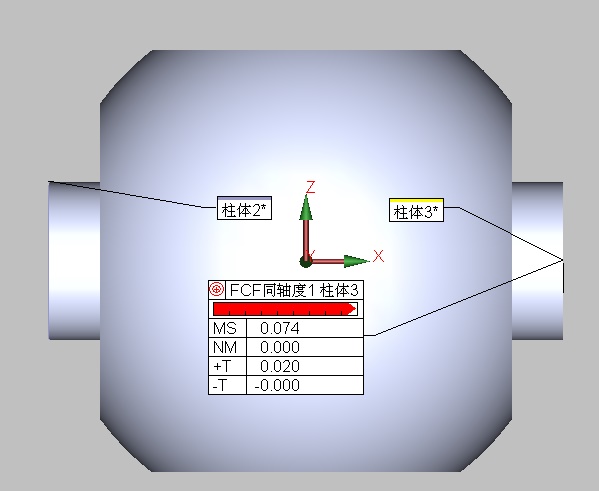

選擇元素評價垂直度，同軸度

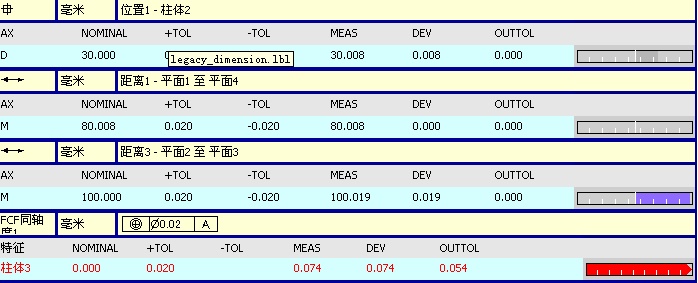

4、檢測完成，輸出報告。在檢測報告的顯示中，紅色為正向超差，黃色為負向超差，在圖形區域中的為公差范圍內。
此案例可以生成圖文并茂的檢測報告，讓您的客戶更清楚了解閥門的檢測結果。
Croma三坐標測量儀；
