三角架為常見攝影器材或其他高精度機器固定使用的工件，一般為機械加工成型的工件。
此案例為三角架，該測量方法適用于所有同類的工件。
使用自動影像測量。
第一步：工件分析。根據產品要求測量的主要尺寸為位置度。

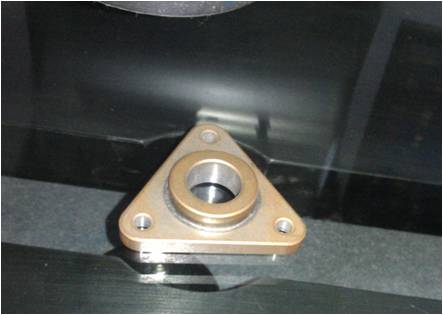

第二步：工件裝夾。了解基準和測量要求后，就可以進行工件的裝夾；此工件為鋼制工件，故可以直接放到工作臺上；固定方
法見下圖：
1、切換到DCC模式。

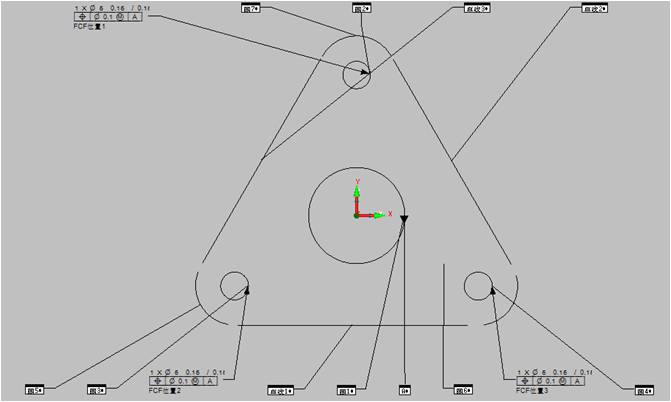

2、采集直線：用自動直線命令測量，每條命令框中設置自動目標，聚焦開，過濾器開；測量結果如下圖：
3、評價位置度：

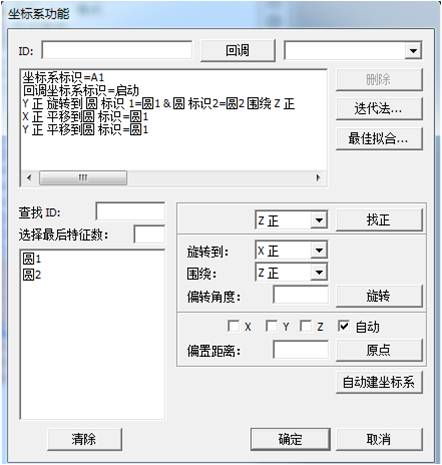

①建立坐標系：圓1和圓2連線旋轉到Y+；圓1設為X和Y的原點，如下圖：
②定義基準：插入-尺寸-基準定義：定義圓1為A基準；
③插入-尺寸-位置度：選擇被測要素圓2，素圓3，素圓4；
④修改標稱值：在編輯窗口中把位置度+展開，修改圓2，素圓3，素圓4極坐標極角理論值分別為（25，90），（25,210），（25，330）；把三個圓的理論直徑改為5上公差0.15，下公差-0.15；值位置度直徑理論值為0.1；把大實體M選上；
⑤切換到報告窗口，刷新，得到報告。
此案例主要運用到了圓的測量，坐標系的建立，位置度的評價等命令，對于有類似要求的工件有一定的參考作用。
