汽車雙聯屏玻璃邊緣輪廓數據采集方案

為應對智能座艙產品豐富的人機界面，由全液晶儀表與中控顯示屏組成的一體式雙聯屏越來越成為車輛的標配產品，進一步帶動了一體化、大尺寸玻璃產業的發展。

在雙聯屏玻璃生產過程中，玻璃覆膜一個非常重要的工序，通過覆膜技術可以給玻璃提供防藍光、防劃傷等功能。在享受新技術帶來便利的同時，如何精準切割車載雙聯屏玻璃覆膜，保證精確貼膜和精密裝配也成為很多玻璃行業內工程師需要面對的新問題。

在使用激光切割玻璃覆膜時，由于玻璃邊緣C角在裝配時嵌進車身內部，如果不能精確切割至玻璃C角上端點，在裝配過程中，玻璃覆膜因擠壓問題會出現氣泡或玻璃保護膜覆蓋不全面。因此精確獲取玻璃表面C角上端點的X、Y、Z值，協助激光切割，能顯著提高切割的精度，保證貼膜質量并提高貼膜效率，進一步提升企業經濟效益。

創新方案

整塊雙聯屏玻璃四周邊緣C角需檢測的測量點數多達1600個，且需連續采集玻璃邊緣C角X、Y、Z數值，對測量點數及效率要求非常高。思瑞測量超大行程影像儀，采用先進的超大行程影像技術及影像、激光雙傳感器同時運行技術，能有效解決大尺寸雙聯屏玻璃材質透明、反光帶來的測量難題，精準獲取玻璃C角上端點測量數據。機器搭載高創控制器，硬件性能更好，測量速度更快。

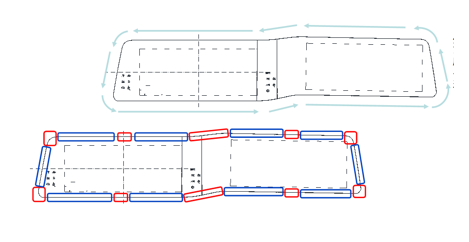

為保證精密切割且減少不必要的測量點節省測量時間，產品多軸向折彎的R角和雙聯屏玻璃轉折處，加工和切割難度都非常大，因此劃分為高重點區域，進行大密度測量；玻璃直線邊緣對加工及切割要求較低，劃分非重點區域，進行小密度等距測量。

測量要點

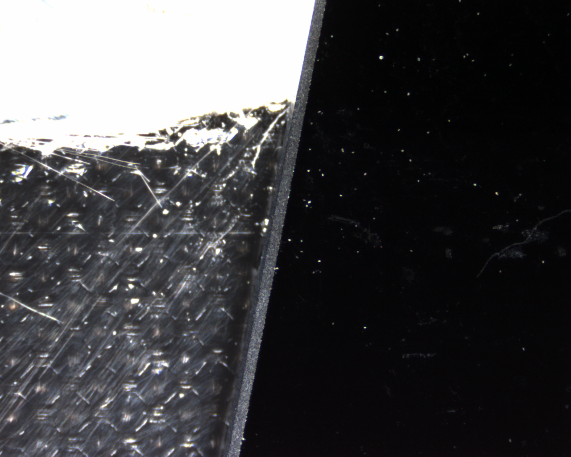

汽車雙聯屏玻璃邊緣的測量位置很薄，使用思瑞特殊設計的治具吸附玻璃，能有效減少形變帶來的測量誤差；在快速建立坐標系后，使用高精度大視野鏡頭及高分辨率彩色相機，獲取高清影像畫面，配合可調節環形光，利用不同的光線效果減少畫面雜點，凸顯玻璃C角邊界，以保證自動抓取邊界的穩定性和準確性。

通過MRTUS軟件自動棱點功能取點，憑借強大的多重捕獲功能，一次性捕獲得多個點位的X、Y值，減少搭載機臺的移動次數，大幅度提高效率。方案增加數據接收端口，測量X、Y的同時，使用歐姆龍點激光測量對應點位的Z值，綜合后，形成完善CSV（點數據信息）報告。

方案優勢

整套方案技術非常成熟，穩定性可靠，平均每個點位的三維測量控制在1.5秒以下，在保證測量需求的同時極大的提高了效率?，F(xiàn)場情況復雜，需要軟件定制功能，MRTUS軟件專為復合式影像產品而研發，基于海克斯康強大的研發團隊，能根據雙聯屏玻璃的特點定制相關功能，充分滿足客戶個性化需求。

汽車雙聯屏玻璃邊緣輪廓數據采集方案，憑借專業的測量分析能力和強大的開發背景，實現了玻璃邊緣數據的精確快速收集，為后續接入自動化生產線改進生產工藝提供了重要的數據支撐，該方案可廣泛適應于3C、玻璃、PCB行業。
