影像測量?jī)x測量誤差分析

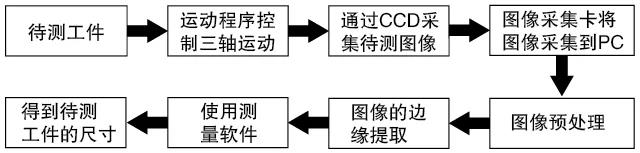

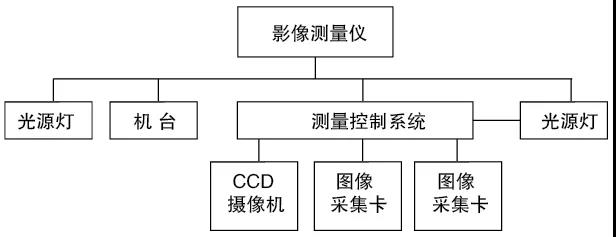

在使用影像測量?jī)x時，可能會因?yàn)橐恍﹩?wèn)題導致誤差產生，而這些原因是多方面的，本文簡述一下測量誤差來源。

原理誤差

因?yàn)樵O(shè)備設計、制造技術的等原因，入射光線在通過各個透鏡時會產生一些誤差，使得目標像點與理論像點之間存在多種類型的幾何畸變：徑向畸變、偏心畸變、薄棱鏡畸變等，使用高質量鏡頭可以減少畸變誤差的影響，但在精密測量中需要考慮到畸變的影響 對測量結果進行修正。

制造誤差

屬于影像測量機的制造誤差的是：安裝誤差、導向機構產生的誤差等。導向機構產生的誤差對影像測量?jī)x來說主要是機構誤差中的直線運動定位誤差。影像測量?jī)x是正交坐標系測量?jī)x器。正交坐標系測量?jī)x有3根相互垂直的軸線即X、Y、Z三軸，有3個運動部件沿這三根軸線運動，使CCD相對于被測工件作三維直線運動。選用高質量的運動導向機構可以減少此類誤差的影響。安裝誤差則主要在于攝像機與工作臺面之間的相對關系，如圖3所示。當測量平臺與CCD攝像機的鏡頭呈現出一定的角度H時，根據幾何學的知識可以得到誤差計算式如下：

D =L(1- cosH)

如果影像測量機的測量平臺水平性能以及CCD攝像機的安裝十分出色，它們之間的夾角都在范圍以內，此誤差非常小。

運行誤差：

測量環境和條件變化引起的誤差（如溫度變化、電壓波動、照明條件變化、機構磨損等），以及動態誤差。由于溫度的改變，使得影像測量?jī)x的零部件尺寸、形狀、相互位置關系以及一些重要的特性參數發生變化，從而影響這臺儀器的精度。

所以在日常使用時需要注意維護好設備狀態，讓誤差盡可能小。購買設備時可以考慮類似思瑞那樣有知名度的品牌，在技術、測量精度上都有保障。
