技術解密｜樣例點和查找孔功能，輕松解決鈑金件測量難題

鈑金是一種針對金屬薄板（通常在6mm以下）的綜合冷加工工藝，包括剪、沖/切/復合、折、焊接、鉚接、拼接、成型（如汽車車身）等，廣泛應用于電子電器、通信、汽車工業、醫 療器械等領域，在電腦機箱、手機、MP3這些設備中，鈑金件更是其必不可少的組成部分。

鈑金件在測量時常見的尺寸問題有：形變大、多料、孔徑不符、少邊等；其中，在遇到形變量較大的鈑金件時往往很難正確測量。且鈑金工件在加工時，因彎曲和伸展的原因，使得其的測量位置與標稱值差別較大；測量時又會因?yàn)榭孜晃恢米冃未蠖斐闪恕白册槨币约安徽_的投影平面影響“圓的直徑”等問題，大大的影響了鈑金件測量的精度。

如何實現鈑金件的正確測量？

PC-DMIS樣例點和查找孔功能

助力鈑金件尺寸輕松測量

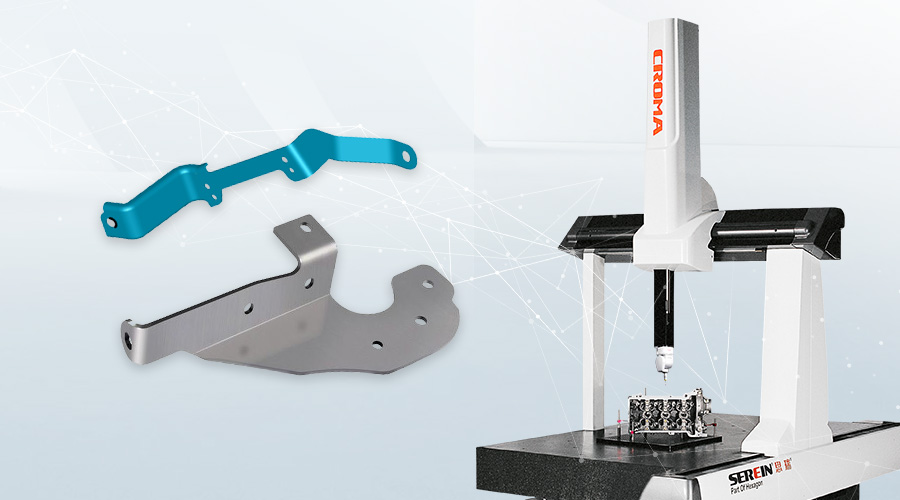

思瑞全特征計量軟件PC-DMIS 搭配思瑞CROMA 系列高精度三坐標測量機，滿足客戶對鈑金件的測量需求。并通過軟件中的觸測樣例點屬性、觸測查找孔屬性等功能，以直觀的操作界面和智能化的特征識別功能，輕松解決以上的鈑金件測量難題，助力企業快速提升產品質量控制能力。

操作步驟

1、觸測樣例點屬性

PC-DMIS的“觸測樣例點屬性”功能中，樣例點的作用是可以將圓的投影方向和觸測深 度進行調整和更改特征投射的平面。測量時可以從正確的測量深 度去觸測，測得的圓投影到使用樣例測點生成的平面上，以獲得正確方向的圓。

步驟：

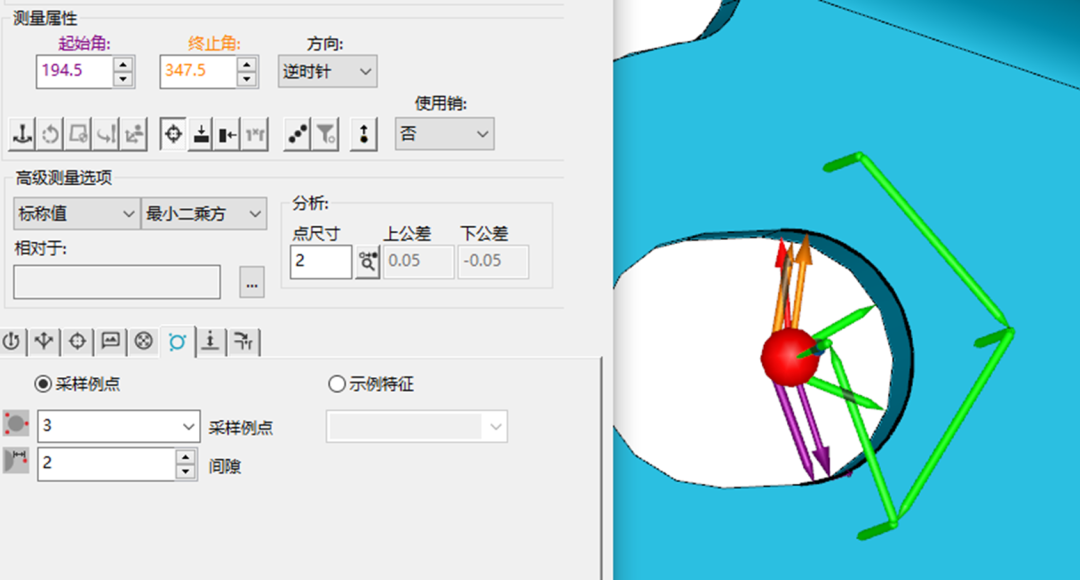

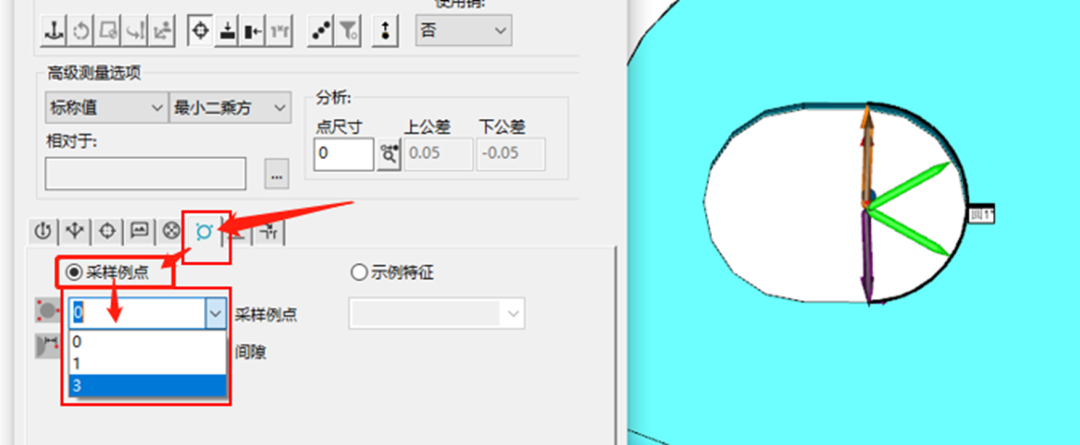

（1）打開“自動圓特征對話框”，選擇“采樣例點”，采樣例點數改為3。

（2）更改合適的“間隙”，合理的分布在圓的面上，點擊“確定”。

2、觸測查找孔屬性

PC-DIMS的“觸測查找孔屬性“”功能，選擇項目”中 心”并“創建”測量特征，測針會從理論孔中 心位置下針，以矢量方向去查找孔直至到達搜索距離，觸測第 一點之后會在孔周圍以均勻間距繼續采集二個測點，以這三個點來確定圓的大概中心位置，之后再去測量圓。從而實現精 確測量。

步驟：

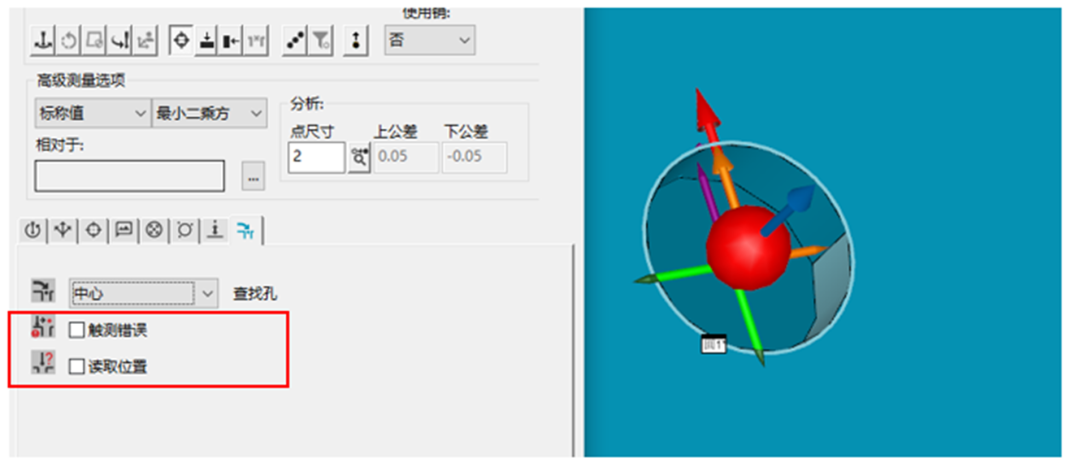

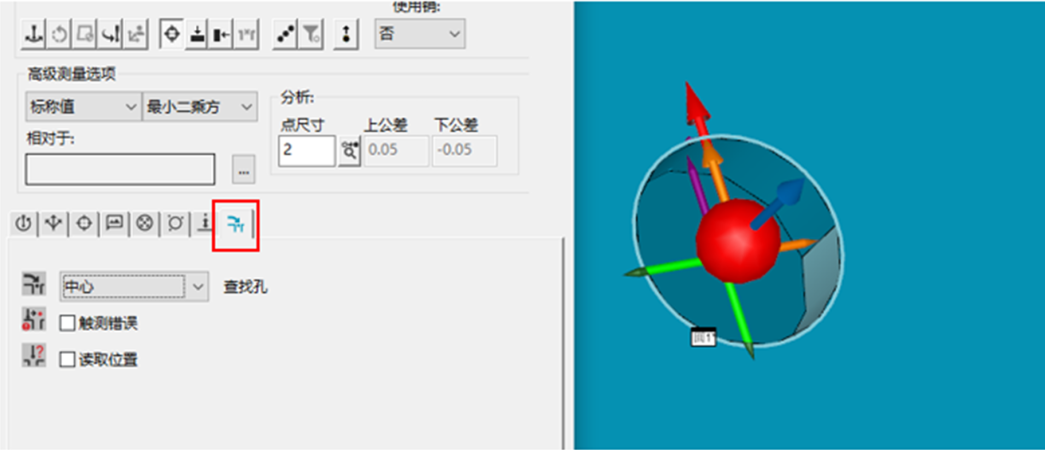

（1）打開“自動圓特征對話框”，選中“觸測查找孔屬性”。

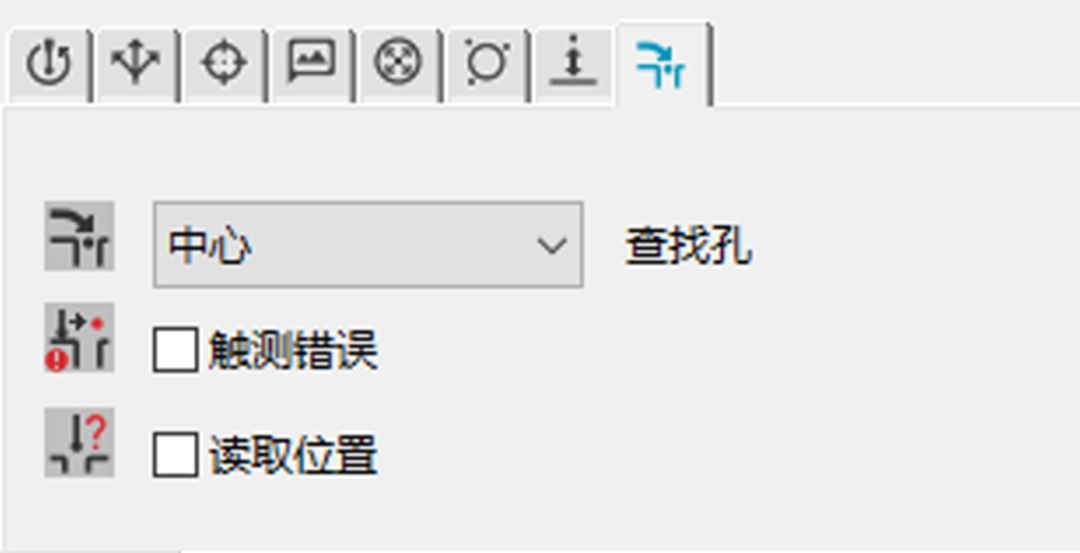

（2）在“觸測查找孔屬性”中，選擇“中 心”，點擊“確定”。

（3）當軟件無法自動查找到圓孔中 心時，我們還可以通過手動的方式，定位圓孔實際中 心位置--即勾選‘讀取位置’這個選項

思瑞PC-DMIS計量軟件以其友好直觀的操作界面和獨特的測量優勢，大大地提升了精 密測量效率，幫助廣大用戶輕松快速測量出各領域零部件精 密尺寸，助力企業快速提升坐標計量和產品質量控制能力。

本期的內容就到這里，更多智能計量小技巧敬請關注思瑞測量，思瑞測量將與您一同攜手共同創造智慧計量的未來！
