從精度到效率：龍門三坐標測量機為何如此受歡迎？

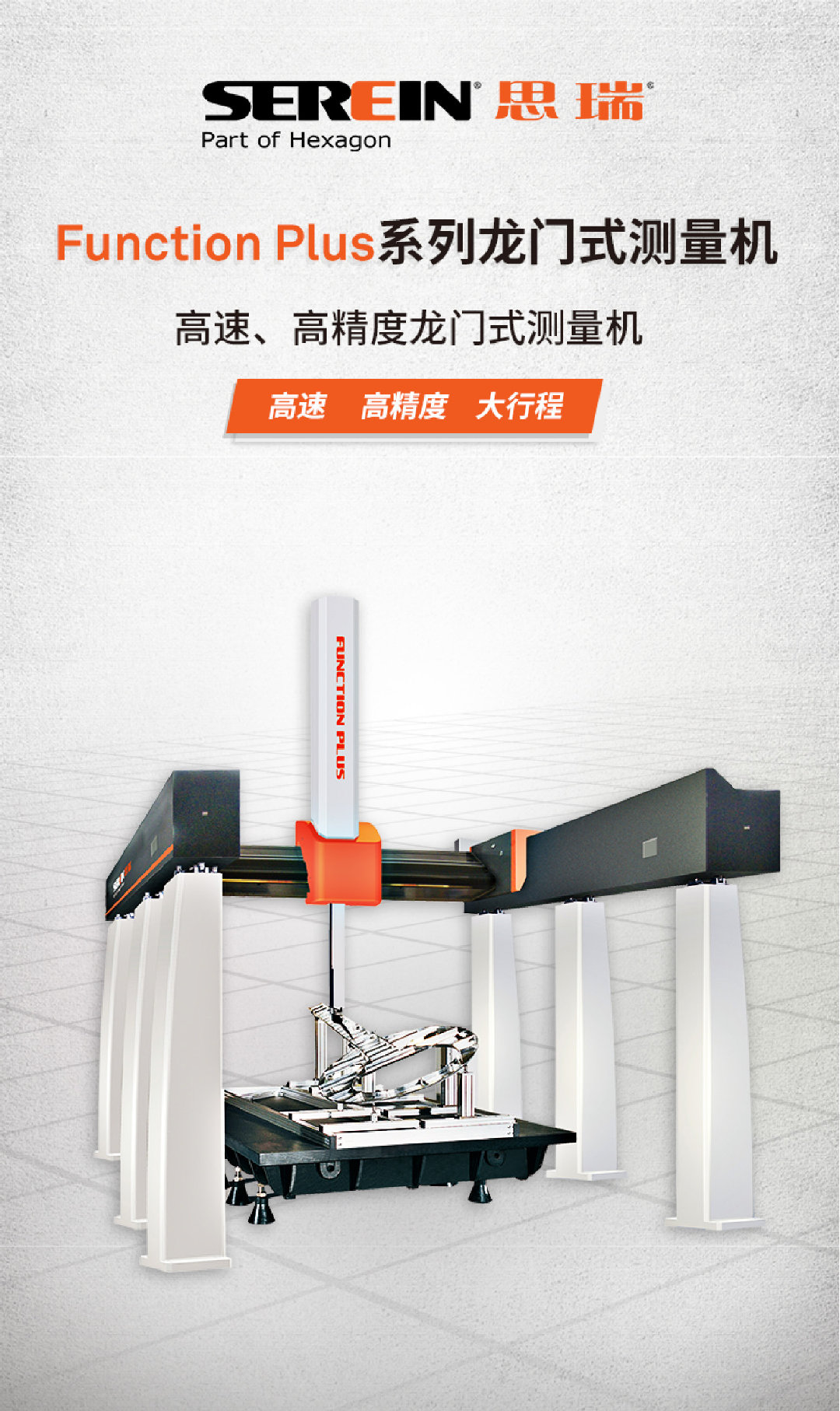

FUNCTION PLUS 系列龍門式測量機

一款高速、高精度的龍門式測量機，具備高速、高精度、大行程等優勢，快速測量汽車零部件、大型模具、大型檢具、機械部件等等工件測量。

9大核心技術，確保測量精度

全鋁框架  /  柔性氣動平衡  /  精密三角梁  /  光柵尺  /  柔性同步帶傳動系統  /  整體燕尾型導軌  /  氣浮系統  /  工藝流程  /  控制柜系統

更直觀的細節解析

1、全鋁框架技術：

CROMA整體結構設計經過有限元分析，X向?qū)к壓推脚_(tái)采用整體結構, 在實際應用中性能優異。航空鋁框架由于材料的一致性，能夠在溫度變化時，各部分的變形一致，便于進行補償。

2、柔性氣動平衡：

先進的氣動平衡技術，采用柔性懸掛系統，避免軸向運動和傳動系統之間的干涉問題，提高測量機的精度和長期穩定性，并加強了Z軸的安全保障。

3、精密三角梁技術：

全球先進的TRICISION(精密三角梁)技術， 采用60°先進設計，通過提高機器的剛性和降 低橫梁重心，提高機器的精度和重復性。

4、光柵安裝方式：

光柵熱膨脹系數獲得PTB認證，裝配時一端剛性連接，一端自由膨脹，并且安裝在尺架內，保障溫度變化時光柵呈線性膨脹，精度通過軟件進行補償，從而保證了良好的精度和重復性。

5、柔性同步帶傳動系統：

傳動帶齒形采用漸近線設計，表面增加防滑涂層，減少皮帶與帶輪本身阻力，同時傳動更加平穩、可靠，實現無滑動的同步傳動。電機安裝在遠離各軸導軌，并配置電機散熱裝置，避免電機工作時產生的熱量引起測量機局部溫度變化。

6、整體燕尾型導軌：

先進的燕尾形導軌直接精密加工在花崗石工作臺上，導軌、工作臺一體化完全保護。傾斜放置的氣墊，使得剛性更強，提高了測量機的可接近性。

7、高精密氣浮系統：

進口高精密氣浮塊，浮起充分，減少與 導軌間的摩擦。

8、標準的工藝工藝流程：

為保證在同一標準下的大批量生產，在制作過程中采用了標準的工藝工藝流程和工藝裝備，并大量使用自動化的儀器量化工藝過程。

9、獲得CE認證的控制柜系統：

專業車間型控制柜，全密封結構，內置空氣循環系統，通過CE電器產品認證。

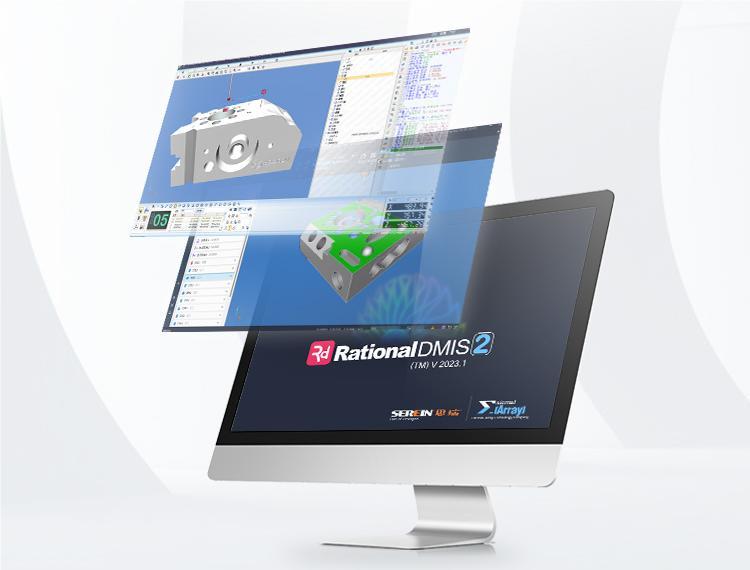

模塊豐富的計量軟件Rational DMIS

一套R(shí)ational DMIS，一套完整的解決方案

友好簡潔的軟件界面、獨特的拖拉式快速操作、與CAD數據的無縫連接、從測量到輸出報告100%圖形可視化，給企業提供完整的測量解決方案。

1、Rational DMIS優勢特點：

?  完整、快速的公差計算：符合GB、ISO、Y14.5、ANSI、DIN、AGMA多種標準；

?  豐富多樣的報告輸出：支持HTML、Excel、PDF、OUT、TXT格式。

?  支持CATIA，UG，PRO-E，Solidworks，Parasolid直讀接口；

?  智能檢測：檢測路徑實時仿真，自動優化檢測路徑；

?  100% DMIS內核；可實現DMIS程序的導入/導出；

?  支持IGES，STEP，DXF，STL，XYZ等格式；

?  支持輸出Q-DAS，DML等格式數據；

?  與CAD數據無縫連接。

2、Rational DMIS 功能：

?  SPC統計分析

?  CCD影像分析檢測模塊

?  共焦白光模塊

?  BLADE葉片檢測模塊

?  GEAR齒輪檢測模塊

?  PIPE管道檢測模塊

?  CAM凸輪檢測模塊

覆蓋行業廣泛，百萬工程師都在用

Function Plus 系列龍門式測量機廣泛應用于汽車零部件、五金行業、塑料行業、檢具行業、模具行業、新興行業等行業的測量工作。
