三坐標測量軟件如何正確計算夾角公差？

前言

在三坐標測量產品時，當遇到檢測圖紙上需要測量夾角公差時，測量值與圖紙上的理論值偏差較大或者結果不對時，可能是測量方法不對導致出現這種情況，

下面我們通過一個例子分享一些測量夾角公差時出現的常見的錯誤，了解怎么避免這些錯誤，正確測量夾角公差。

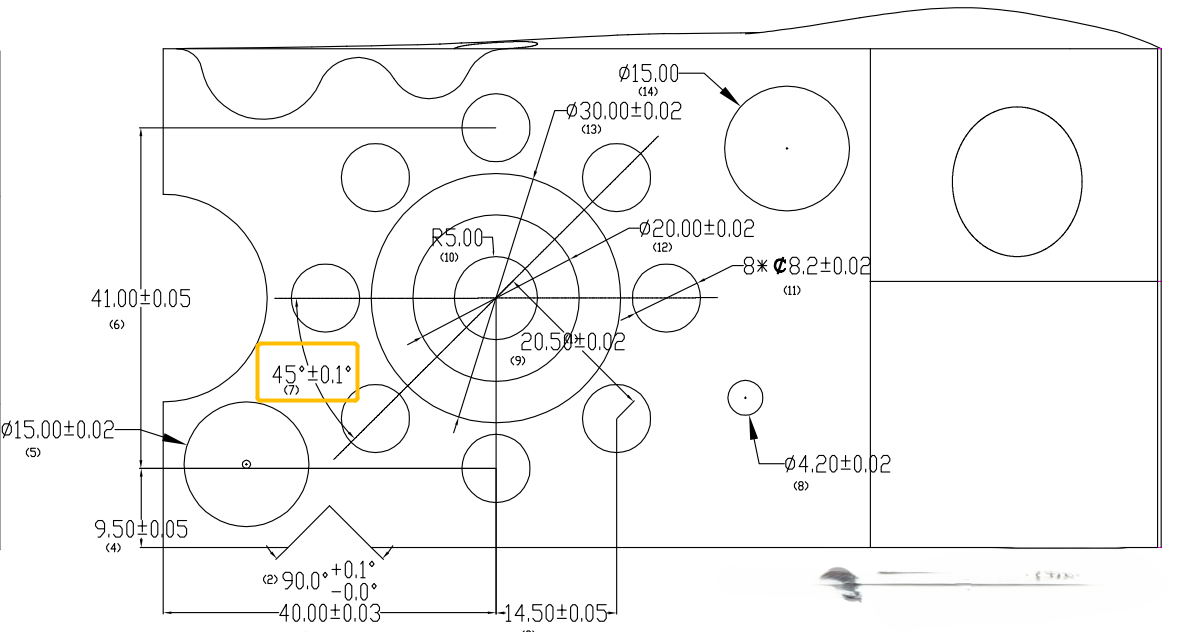

以三坐標測量機測量上圖兩圓之間的夾角公差為例，想要獲得正確的夾角尺寸，需要注意以下幾點：

01 注意矢量方向

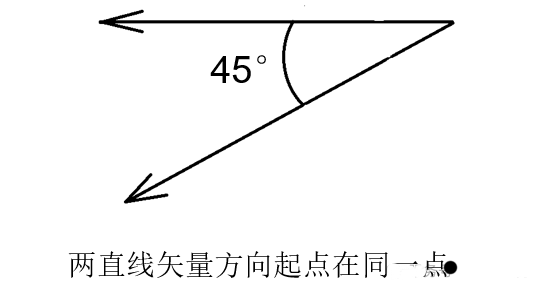

想獲得圖紙中的45°夾角公差要注意待測元素的矢量方向，保證待評價元素的矢量方向起點相同，才能獲得正確的結果如下圖：

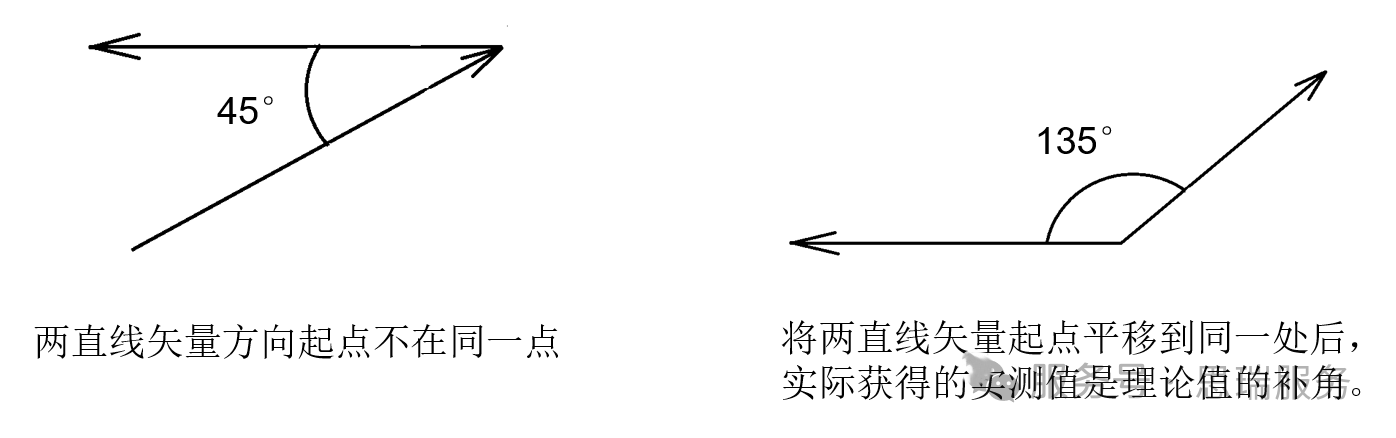

當待評價元素的矢量方向起點不在同一處時，得到的實測值與圖紙理論值偏差過大，出現偏差原因如下圖：

所以要想正確夾角公差，要注意待評價元素的矢量方向。

02 注意選擇待評價元素順序

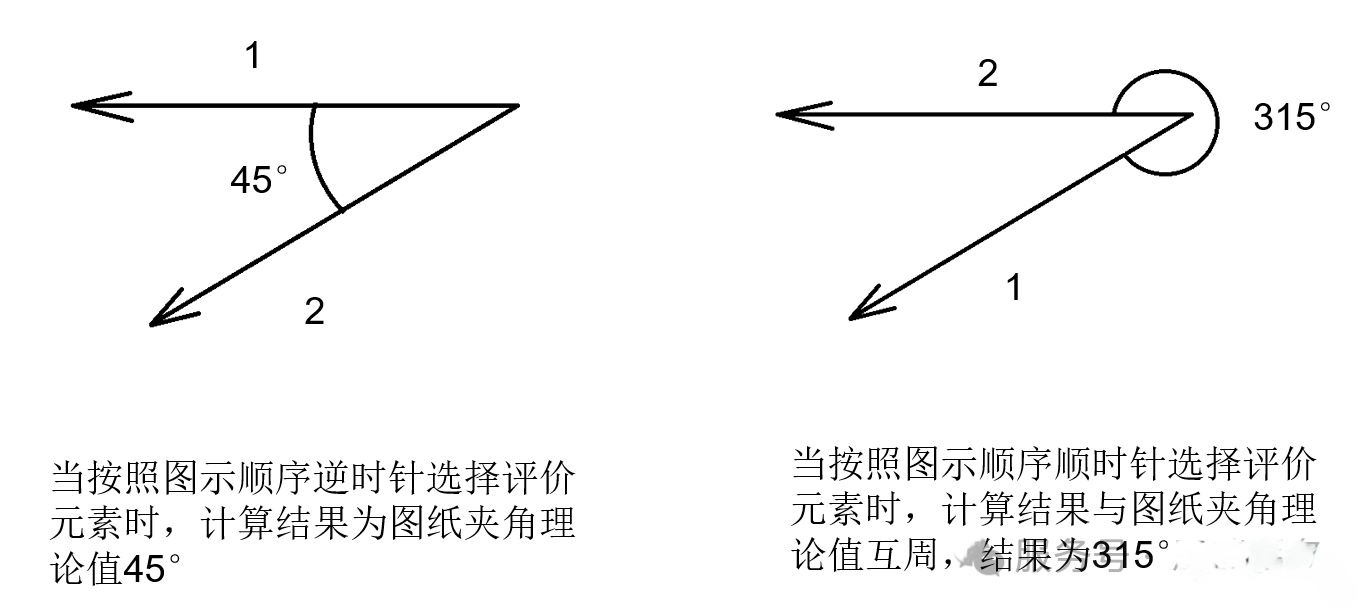

在測量軟件中評價加工公差時要注意選擇待評價元素的順序，選擇順序也會影響到評價結果，如下圖：

03 注意選擇工作平面

當計算夾角公差時，計算平面是2維平面，計算平面選擇錯誤也會影響計算結果。

下面我們分別介紹在PC-DMIS和RationalDMIS2軟件中如何正確計算夾角公差。

以三坐標測量軟件RationalDMIS為例

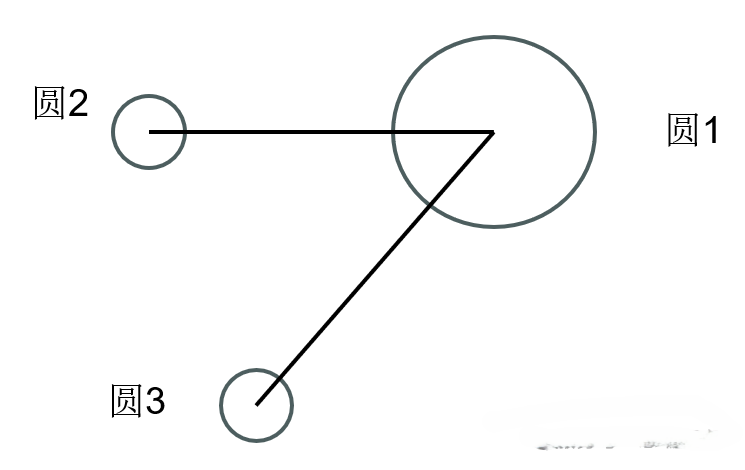

分析圖紙可知，測量夾角需要分別構造出圓1與圓2，圓3的圓心連線，如下圖：

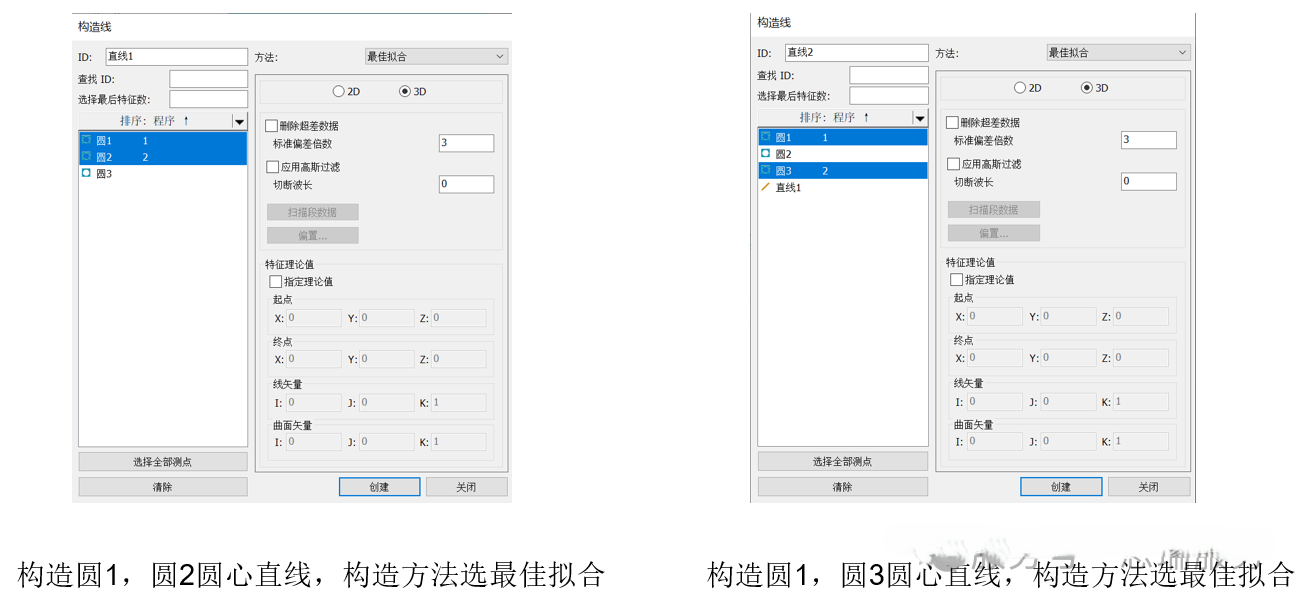

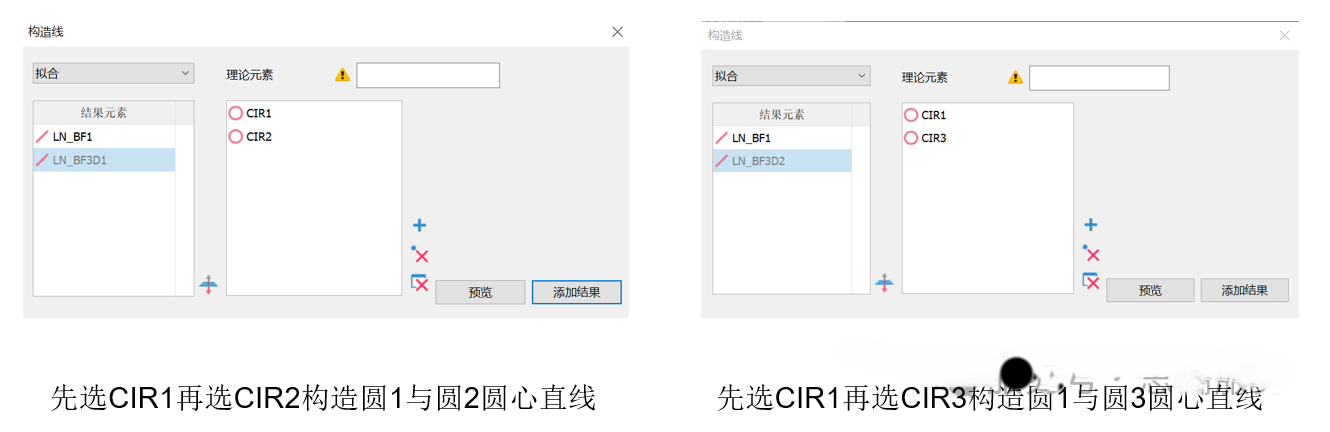

在軟件中按照下圖選擇順序保證構造的兩圓心直線的矢量方向正確。

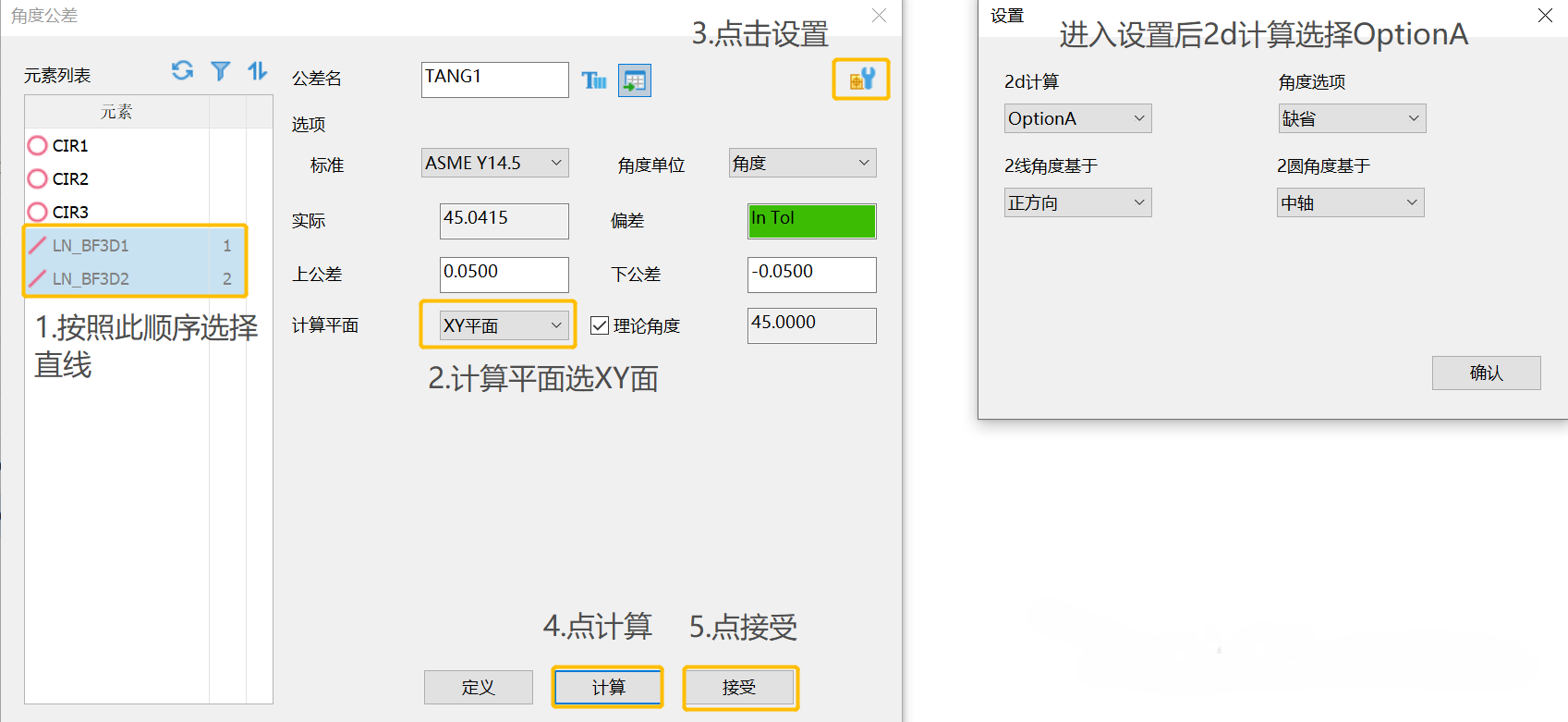

進入夾角公差評價界面按照下圖順序進行公差評價。

注意，當三坐標測量設備RationalDMIS軟件理論角度中的數值跟圖紙理論值不相同時，需要修改理論角度數值等于圖紙理論值，取消勾選理論角度后可直接修改理論角度中的數值，這樣才可獲得正確的測量結果。

以三坐標儀器PC-DMIS軟件為例

按照相同的選擇順序在PC-DMIS中構造出來圓1與圓2，圓3圓心直線，如下圖：

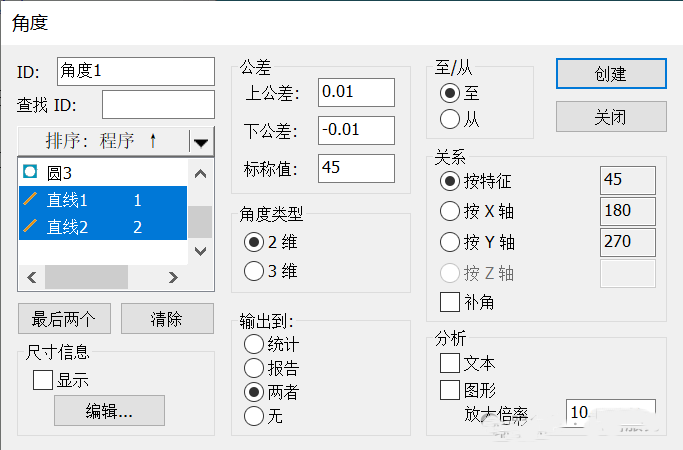

然后進入PC-DMIS評價夾角公差界面按照下圖操作：

先選直線1再選直線2，角度類型選2維，關系選按特征。

至/從選項框中，選擇“至”時，選擇直線順序是從直線1到直線2，選擇“從”時，選擇直線順序是從直線2到直線1。

注意，當三坐標測量軟件PC-DMIS標稱值中的數值跟圖紙理論值不相同時，需要修改標稱值數值等于圖紙理論值，三坐標PC-DMIS測量軟件可直接修改標稱值中的數值。

以上就是關于如何正確計算夾角公差的介紹。
