三坐標測量軟件 RationalDMIS如何實現相對測量

在我們使用三坐標測量鈑金件和沖壓件的過程中，常常會遇到某一排孔位整體出現偏差，而導致測量程序無法自動運行下去，只能手動操作去檢測。然而出現孔位偏差對于鈑金件和沖壓件來說又比較常見，那么我們該如何實現鈑金件的高效檢測呢。

通過分析孔位發生偏差的特點，可以發現對于那整體偏向一個方向且偏差值比較接近的孔組，可以通過相對測量來解決。下面思瑞測量資深三坐標應用工程師為您講解RatioanlDMIS是如何實現相對測量。

三坐標測量軟件RationalDMIS相對測量的應用

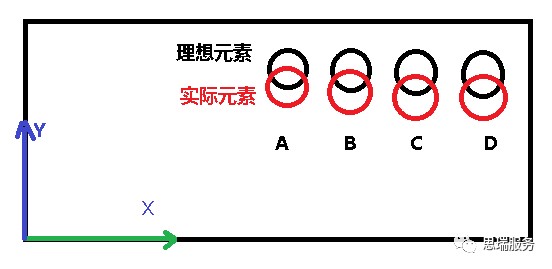

A、B、C、D四個孔的位置因沖壓時裝夾偏差導致整體向上偏移了3mm。

查找基準孔 ——首先我們可以設置搜索測量，讓三坐標測量機先搜索并測量A孔。

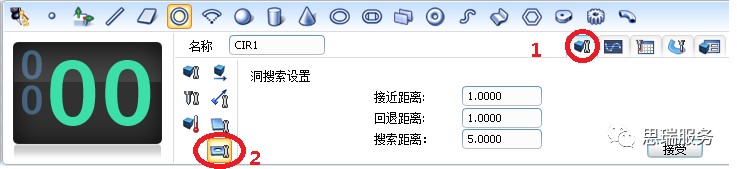

通過上圖的操作先設置孔的搜索參數

測量程序參考下面格式生成，將生成測點時寫入的MEAS指令修改為SMEAS即可

F(CIR1)=FEAT/CIRCLE,INNER,CART,0,0,0,0,0,1, 8

$$ Measurement points are created through nominal points

SMEAS/CIRCLE, F(CIR1), 4

  GOTO/CART,    0.000,  0.000, 13.000

  PTMEAS/CART,  0.000,  4.000, -2.000, -0.000, -1.000, -0.000

  PTMEAS/CART,  4.000,  0.000, -2.000, -1.000, -0.000, -0.000

  PTMEAS/CART,  0.000, -4.000, -2.000,  0.000,  1.000,  0.000

  PTMEAS/CART, -4.000,  0.000, -2.000,  1.000,  0.000,  0.000

  GOTO/CART,    0.000,  0.000, 13.000

ENDMES

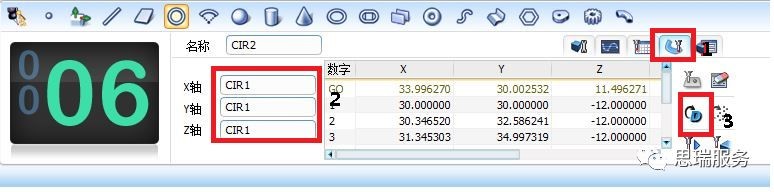

相對關系的設定——三坐標測量機找到孔A后分別設置B,C,D三個孔和孔A的關系即可。

程序代碼如下，橙色部分代表相對關系

F(CIR2)=FEAT/CIRCLE,INNER,CART,40,30,-10,0,0,1, 20

CALL/M(EASI_CLEARPLN_GOTO), 0, 33.996, 30.002, 11.496

RMEAS/CIRCLE, F(CIR2), 6, FA(CIR1), XDIR, FA(CIR1), YDIR, FA(CIR1), ZDIR

  GOTO/CART,   33.996270, 30.002532,  11.496271

  PTMEAS/CART, 30.000, 30.000, -12.000, 1.000,  0.000, 0.000

  PTMEAS/CART, 30.346, 32.586, -12.000, 0.966, -0.258, 0.000

  PTMEAS/CART, 31.345, 34.997, -12.000, 0.866, -0.499, 0.000

  PTMEAS/CART, 32.928, 37.071, -12.000, 0.707, -0.706, 0.000

  PTMEAS/CART, 35.003, 38.655, -12.000, 0.501, -0.866, 0.000

  PTMEAS/CART, 37.414, 39.654, -12.000, 0.259, -0.966,0.000

  GOTO/CART,   38.449, 35.794,  11.496

ENDMES

總結：

在三坐標測量機操作過程時，使用相對測量之前先要使用搜索測量找到參考圓；再將參考圓拖入?yún)⒖伎蚶锶缓笤偕蓽y量軌跡。
