光源在影像測量儀中是必不可少的一部分。從測量的角度出發，影像測量儀有表面光、輪廓光及同軸光，好的光源，能夠讓測量的數據更加的穩定，更準確。

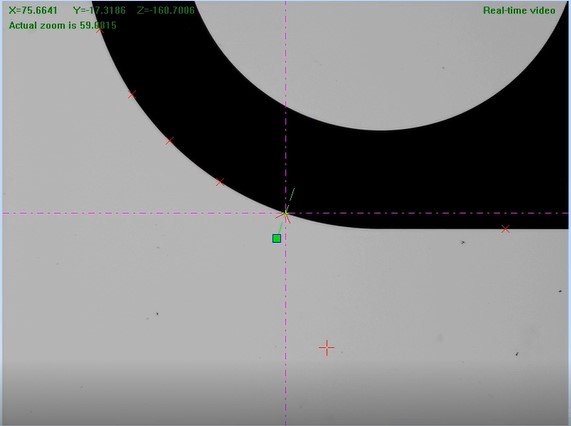

輪廓光是一種逆光照明，所以通常這個光是裝在影像測量儀工作臺的背面，它主要照射的是零件的背部，在成像時，我們是得不到物體表面的特征，但是能夠清晰的得到零件的外觀輪廓。輪廓光可以使透明和不透明區分開來，透明的地方會呈現出白色，不透明的地方呈現出來黑色（如下圖），明暗對比，在測量識取特征時，精確實際測量。

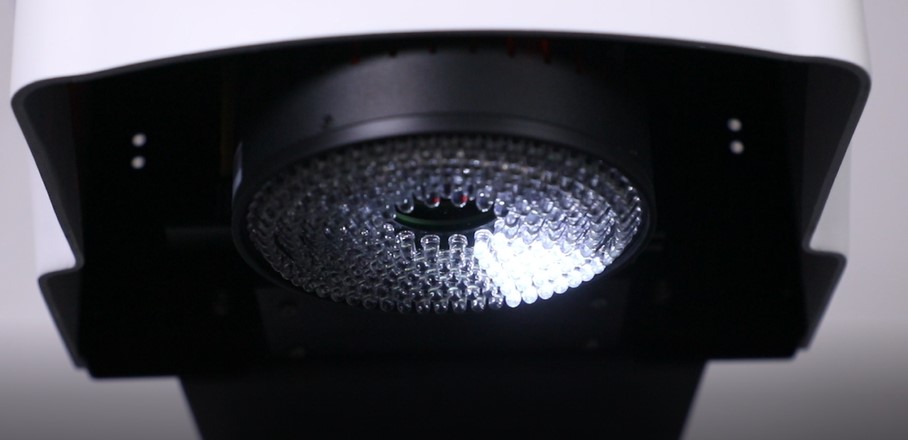

表面光一般采用的是環形光源，一般與影像測量儀的鏡頭和相機是在同一個方向上的，它主要是測量表面的特征尺寸，由于有的零件表面是比較復雜的，環形光同時照射時是不能夠清楚的看到成像，所以我們現在可以采用分區照明，來達到我們想要的影像成像效果。思瑞測量現在給影像測量儀普遍都裝上了六環八區燈，多角度程控光源，保證了測量數據的可靠性。
同軸光是一種與相機同軸方向的光源，他主要作用于零件的深孔及盲孔深度，而且對測量透明反光的零件有獨特的用處，對抓取零件元素的準確性有很強的輔助作用。
數據測量的準不準確，就要看光照的好不好。所以，光源在影像測量儀中是非常至關重要的一個點，另外光源的作用還有照亮目標，提高亮度；形成有利于圖像處理的效果；克服環境光干擾，保證圖像的穩定性；用作測量的工具或參照物。
了解更多的影像測量儀知識，關注我們的公眾號思瑞測量
思瑞測量高精度復合式影像測量儀，采用海克斯康的OPTIV 雙Z 軸技術，具備高精度，測量精度達0.001mm，高靈活性，經久耐用，廠家直銷，大幅縮短測量時間，避免人為誤差，降低生產成本，歡迎咨詢采購。
