關于三坐標PC掃描方法的基礎設置的詳細介紹

在三坐標測量機PC-DMIS這款快速、智能的應用軟件中，不僅有快速建立坐標系、快速創建測量特征這些快速測量功能，還有快速掃描功能模塊這一不容忽視的亮點。本篇主要介紹PC-DMIS軟件中幾種常見的掃描方法及操作步驟。

PC-DMIS掃描模塊具有多重優勢，憑借“效率至上”的標簽，企業可以在規定的周期時間內在三坐標測量機上檢查工件的許多特征。

多掃描方式——應用的產品類型廣泛；

高點密度——完整準確反饋產品的實際加工情況；

操作方便——軟件設置一步到位置

三坐標測量機PC掃描方法的基礎設置

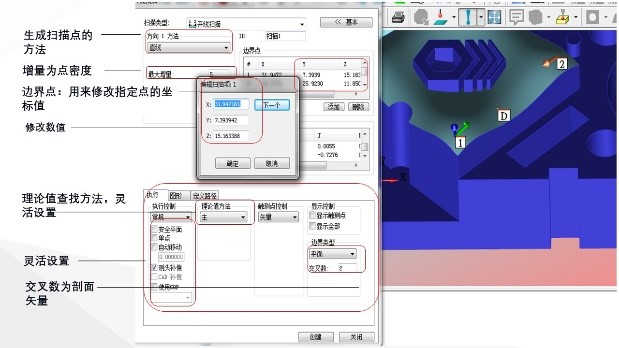

開線掃描

在數模上取3點，分別為起始點，方向點和結束點。

需要修改的地方為邊界點（修改各點的XY值）

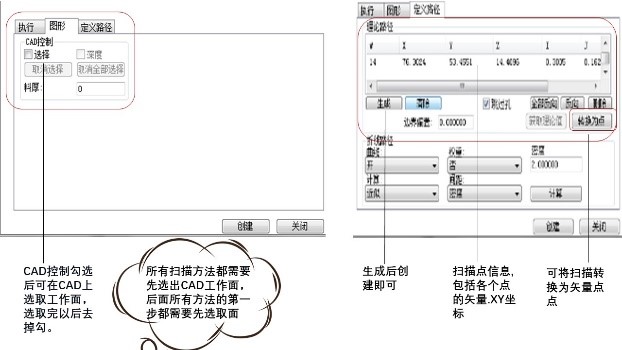

設置最大增量(點密度)即可切換到控制路徑點擊生成----創建。

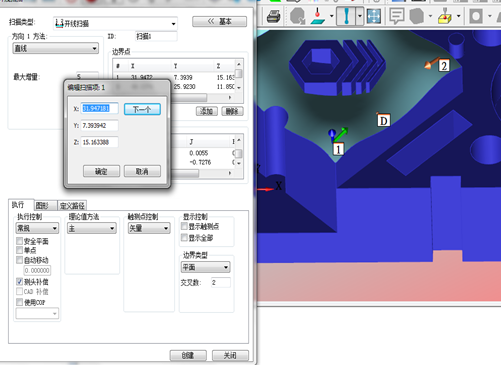

閉線掃描

 閉線一般用來環狀的元素,例如圓,在CAD上大概地方取兩個點,分別為起始點和方向點,跟開線不同的是,閉線的終點不需要我們設置.

閉線需要注意的地方是交叉數,交叉數是以起始點的剖面矢量開始計算的,如果是1的話,相當于只能掃一半,掃一整圈的話需要設置成2，以此類推。

選取兩個點修改Z值----設置對應的交叉數----最大增量----生成掃描----創建

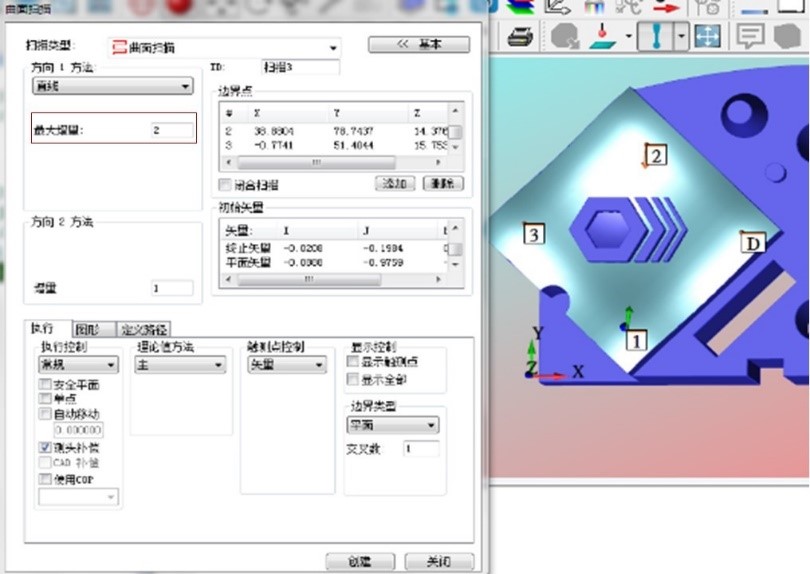

曲面掃描

曲面掃描是在曲面上生成一個范圍的掃描方式，邊界點默認是四個，邊界點下方可自定義添加點，默認的四個點分別為起始點1，方向點D，和設定范圍的2，3.

操作方法--先在CAD上大致的點出需要測量的范圍（1，D，2，3）----再到邊界點里給出指定坐標值----生成掃描----創建即可

周邊掃描

周邊掃描可以利用模型邊界偏置后進行掃描，邊界點分別是起始、方向和終止。

方法：先選取CAD面----在邊界附近選擇起始點、方向點和終止點后修改邊界點坐標----修改增量和偏置（偏置的意思是從邊界往面的方向偏移多少）----點擊計算邊界----生成----創建即可

網格掃描

網格掃描是直接在模型上框選掃描范圍。

方法：選擇CAD面----設置好A向B向的點數----直接在模型上框選需要掃描的范圍即可

在三坐標測量機PC-DMIS軟件掃描中：周邊掃描、截面掃描、UV掃描不做闡述，購買三坐標測量機及PC-DMIS的客戶，需要了解請咨詢各區域方案工程師。
