如何使用思瑞三坐標測量?jī)x螺紋孔位置度

發表時間：2021-06-17 14:06:15 作者：思瑞瑕疵檢測 來源：www.ahhbtz.com 瀏覽：2776

三坐標測量螺紋孔位置度的準確性普遍存在測量不確定度較大的問題，如何使用思瑞三坐標測量?jī)x螺紋孔位置度，來降低螺紋孔位置度測量不確定度呢？

思瑞三坐標測量始終堅持“高效率”和“高質量”的有機結合，使每一個零部件產品都凝聚著前沿生產工藝的精髓。

經過反復試驗，使用一下測量方法：

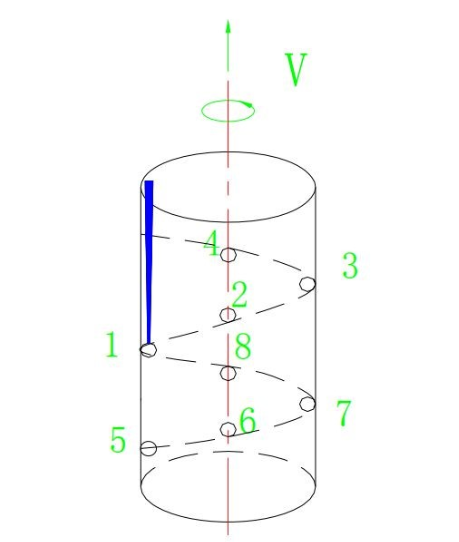

根據螺紋孔旋向和螺距 P 的大小步進采點，即在螺紋孔內每采 1 點后測頭向后退 P/4 的距離采第 2 點，依次類推，采完第 4 點以后，測頭向前進 mP 距離（m 為整數），再采第 5 點，測頭向后退 P/4 距離，依次類推，采完第 8 點構造一個圓柱，以該圓柱軸線作為螺紋孔軸線，三坐標采點示意圖如下圖所示。

如何使用思瑞三坐標測量?jī)x螺紋孔位置度(圖1)

思瑞三坐標根據這種測量方法測量結果分布圖統計分析結論及工藝分析，其四個螺紋孔的位置尺寸也應該很穩定，符合機械原理。反映的加工狀態是符合機加工工藝的，該測量方法的測量結果和測量方法比較符合加工工藝。

通過使用思瑞三坐標測量螺紋孔位置度的方法可有效降低螺紋孔位置度的測量不確定度，檢測實例與現有的測量方法進行比較，測量誤差明顯降低，避免了把合格品判為不合格品的風險，給企業減輕了經濟損失和資源浪費。

思瑞網站：http://www.ahhbtz.com
