手機殼精確檢測背后的影像測量儀

發表時間：2021-07-06 11:07:34 作者：思瑞瑕疵檢測來源：www.ahhbtz.com 瀏覽：

隨著通信產業的發展，智能手機可謂是必不可少的隨身物品了，每一臺精致的手機背后，都凝結了無數人的心血。那么你知道智能手機能夠嚴絲合縫都是影像測量儀的作用嗎？

每一臺智能手機的手機殼在經過影像測量儀這位“醫生”的診斷下，排除不合格的手機殼，留下符合圖紙的手機件為后續生成做準備。這里SVM STANDARD影像測量儀以高精度、高重復性的測量特性為手機殼的平面度、指紋孔的直徑的測量瞻前馬后、任勞任怨。

手機殼精確檢測背后的影像測量儀(圖1)

產品圖片

SVM STANDARD影像測量儀是一款兼容激光、白光、接觸式等多種傳感器的二維影像儀。利用點激光測量平面度，測量指紋孔的直徑，測量速度快且準確。

影像測量儀測量步驟：

1、建立坐標系

建坐標系方法：線線建立坐標系

選擇此方法原因：根據客戶要求建坐標

手機殼精確檢測背后的影像測量儀(圖2)

2. 線線建坐標

3. 線線建坐標

4. 多段取圓

5. 打開激光，取激光點

6. 激光點構造平面，求平面度；求圓的直徑

7. 報告輸出（EXCEL輸出）

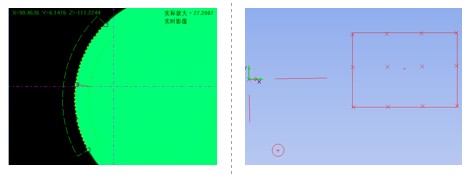

重點的描述：

多段取圓，求直徑

激光點構造平面求平面度

手機殼精確檢測背后的影像測量儀(圖3)

報告數據簡單分析：

1、單片測量時間統計：取圓直徑和平面度（12個點）共用時滿足客戶要求

僅測平面度（12個點）用時滿足客戶要求

2、重復性（測5遍）：圓直徑<1um、平面度<2um

METUS測量軟件，簡易而不簡單

METUS軟件是海克斯康設計團隊專為影像測量儀產品研發的一款全視覺2.5D測量軟件。軟件操作簡單，思瑞影像測量儀工程師常說：只要會office任何軟件，就能很輕松的學會這款軟件，簡易程度不言而喻。但是簡易而不簡單。METUS軟件擁有多項強大的功能：支持CNC程序重復編輯和數據刷新、支持多坐標系、實時報表、LOOP功能、脫機編程等等。

在SVM STANDARD影像測量儀中，點激光測量能保證測量時的效率和測量的高精度，同時，能夠保證批量測量的重復性和數據的穩定性，在測量平面度和高度等方面具有突出優勢。
