三坐標操作安全小技巧-間距面的使用

發表時間：2025-03-18 10:03:36 作者：三坐標 來源：www.ahhbtz.com 瀏覽：901

對于每個三坐標測量員來說，最擔心的就是測量工件時發生撞針情況，對于初學者來說，這個問題更是他們最擔心的事情，今天我們來分享一個降低三坐標設備撞針風險的安全小技巧。

為了降低三坐標測量儀工件測量的撞針風險，RationalDMIS2軟件提供了間距面功能，此功能通過相關操作在工件外表面建立一個虛擬平面，使每次測量結束之后測針移動到此虛擬平面，經過此虛擬平面測量下一個元素，

合理的使用此功能，能夠保證整個測量過程的安全性，下面我們對間距面的使用方法進行介紹：

打開方式如下圖所示：


功能介紹

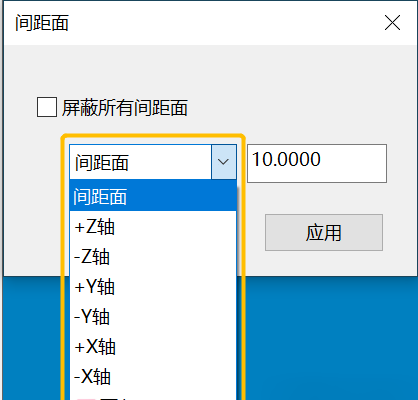

間距面下拉欄中可以選擇三種類型的參考元素,下面我們介紹以下選擇每種類型參考元素的含義：

1、選擇間距面：以當前坐標系為零點，計算間距面的位置；

2、選擇坐標軸：以選擇坐標軸的方向，計算安全平面的位置；

3、選擇測量元素：以測量元素為零點，計算間距面位置。


在數值框中輸入數值，確定間距面的位置，數值根據具體情況輸入，保證間距面位置確定后，測針移動經過間距面時不會碰到障礙物。

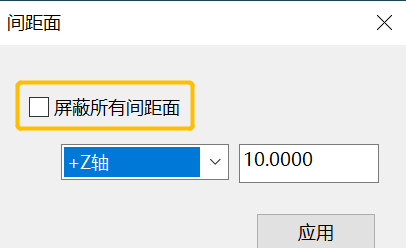

勾選上圖圖框選項將屏蔽測量程序中所有的安全平面，一般情況下不勾選此項。

設置完成后點擊“應用”，完成間距面的設置，此時程序窗口將寫入間距面程序語句，將此語句拖放到自動測量元素程序語句前面，如下圖所示：


三坐標測量機間距面功能的具體操作可以通過觀看思瑞服務視頻號，了解更多知識請關注。
