如何質檢汽車剎車零部件？曲面輪廓度怎么測量？

發表時間：2022-04-19 14:04:10 作者：三坐標來源：www.ahhbtz.com 瀏覽：

零部件是汽車的構成基礎，其質量關系著整車性能及安全。近幾年汽車工業技術的發展，帶來更精密的車身結構，對汽車各零部件的測量提出更高的技術要求，如何實現精準高效測量是零部件質檢上所面臨的一個挑戰。


對于剎車系統更是如此。剎車是行駛跋涉的安全保障，每個零部件質量會直接影響整部汽車的剎車性能，因此在出廠前需要保證每個剎車零部件都能達到精密的品質要求。

此次需要測量一款汽車剎車軸類零部件，除了需要對距離、夾角等常規尺寸進行測量外，還需要對底部異形槽的曲面輪廓度進行測量。曲面測量需要采集多個點位信息，需要使用高效率測量設備。CROMA PLUS能夠實現高速、高精度連續取樣，所以作為此次測量機型。


測量過程

1、使用專用夾具作為支撐，同時需避免外力造成工件變形，保證測量數據的可靠性。

2、裝夾完畢后，使用常規321面線圓的方式建立坐標系，完成這款工件距離、夾角及簡單的形位公差等常規尺寸測量后即可進行輪廓度測量。

3、測量底部槽異形槽三維曲線的面輪廓度，需要采用DCC Scanning掃描模塊中的旋轉掃描功能進行測量，將掃描速度設置為4mm/s為宜。

4、在工件面上定義測量矢量點后，再測量實際矢量點位置，選中已測的矢量點構造特征組

5、最后對特征組進行輪廓度評價。

掃描測頭配合PC-DMIS強大的掃描模塊，能對工件進行貼面掃描，數秒完成百個點位采集，可解決具有曲線、曲面等復雜型面零件的檢測和逆向要求，效率、精度、數據的采集和分析能力都達到新高度。

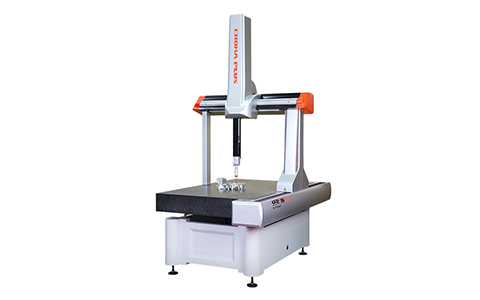

Croma Plus.jpg

測量是加工制造過程中質量控制的技術保證，也是成品驗收過程中的一個重要依據。專為復雜曲面測量而設計的思瑞Croma Plus三坐標測量機，能夠勝任精密軸類零部件、汽車減速箱殼體、齒輪等工件測量，助力制造廠商提高測量能力。
